Fasi e macchinari per l’imballaggio in cartone

L’imballaggio in cartone inizia con una formatrice cartoni. La formatrice di cartoni apre una scatola partendo da una fustella piatta e chiude il fondo. Il cartone viene poi riempito manualmente o con una macchina. Una nastratrice chiude e nastra la parte superiore della scatola.

È possibile scegliere tra macchine semiautomatiche, in cui l’operatore collabora con la macchina, e macchine automatiche, che lavorano in autonomia una volta impostate. FLEX BOX e FLEX TAPE sono semiautomatiche. AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE e AUTO&FOLD-5050 sono automatiche.

La nastratrice si occupa di chiudere e nastrare la parte superiore di ogni scatola. I nastri trasportatori collegano le macchine e spostano i cartoni tra le varie stazioni, riducendo la movimentazione manuale. Ad esempio, dopo che la formatrice di cartoni ha formato e nastrato il fondo, il cartone viene trasportato tramite nastro al punto di riempimento, poi alla nastratrice e infine all’area di pallettizzazione. Ogni macchina è predisposta per la propria funzione, così il processo avanza senza interruzioni da una fase all’altra.

Le macchine semiautomatiche come FLEX BOX e FLEX TAPE richiedono la presenza di un operatore per ogni cartone, che deve caricare, tenere o guidare la scatola nella macchina. Le macchine automatiche come AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE e AUTO&FOLD-5050 lavorano in autonomia una volta impostate. La velocità della linea dipende dalla fase più lenta, spesso il riempimento. Se il riempimento è manuale, la produttività dipende dal ritmo degli operatori; se è automatizzato, le macchine possono lavorare alla loro velocità nominale.

Modelli di formatrice cartoni per imballaggio in cartone

AUTOBOX10 è una formatrice di scatole automatica per 10–15 scatole al minuto, fino a 720 all’ora. Gestisce cartoni di lunghezza 200–500 mm, larghezza 200–400 mm e altezza 150–350 mm. Preleva la fustella piatta dal magazzino, la apre, piega le falde inferiori e nastra il fondo. È pneumatica e può memorizzare fino a 10 formati di cartone.

AUTOBOX è una formatrice di cartoni automatica per 16 scatole al minuto con controllo Siemens PLC. FLEX BOX è una formatrice di cartoni semiautomatica in cui l’operatore collabora con la macchina.

Poiché AUTOBOX10 è pneumatica, necessita di un’alimentazione ad aria compressa. Può memorizzare fino a 10 formati di cartone, quindi se si alternano formati standard è possibile richiamare un’impostazione salvata invece di regolare ogni volta da zero. Questo riduce i tempi di cambio formato e il rischio di errori di impostazione.

Con qualsiasi formatrice, le fustelle devono essere asciutte e piatte. Una fustella umida o piegata potrebbe non aprirsi correttamente, causando arresti o inceppamenti della linea. Le fustelle conservate in ambienti umidi possono deformarsi e la formatrice potrebbe non riuscire a prelevarle o aprirle.

Tabella comparativa delle macchine per imballaggio in cartone

La tabella seguente riporta i principali dati e impostazioni di ogni macchina per imballaggio in cartone. Confrontate produttività, dimensioni dei cartoni, larghezza del nastro e caratteristiche.

Per leggere la tabella comparativa, iniziate dal tipo di macchina: formatrice cartoni o nastratrice, e se è semiautomatica o automatica. Poi verificate la produttività al minuto e l’intervallo di dimensioni dei cartoni. Controllate quindi la larghezza del nastro utilizzato. Ad esempio, se occorre nastrare scatole con nastro da 48 mm, assicuratevi che la macchina lo supporti. Se il nome del modello non indica un dato, come la produttività o le misure, trovate questi dettagli nella pagina prodotto. Questo vi aiuta a scegliere la macchina in base ai vostri cartoni e alle esigenze di produzione.

Opzioni per nastratrici e macchine nastratrici per scatole

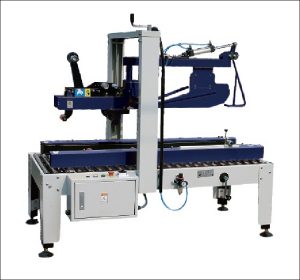

FLEX TAPE è una nastratrice semiautomatica per cartone con nastro da 48–72 mm, Kraft o BOPP. TOP TAPE e AUTO-TAPE sono nastratrici automatiche per cartoni con nastro da 48–72 mm, Kraft o BOPP. AUTO&FOLD-5050 è una nastratrice automatica che piega le falde superiori e si regola automaticamente su larghezza e altezza del cartone.

FLEX TAPE è una nastratrice semiautomatica, quindi l’operatore guida ogni cartone durante la nastratura. TOP TAPE e AUTO-TAPE sono nastratrici automatiche: una volta posizionati i cartoni sull’ingresso, le macchine chiudono e nastrano la parte superiore senza ulteriori interventi. Tutti e tre i modelli utilizzano nastro da 48–72 mm e si può scegliere tra nastro Kraft (carta) o BOPP (plastica), in base alle preferenze o alle esigenze di spedizione.

AUTO&FOLD-5050 è una nastratrice automatica che chiude le falde superiori in sequenza: prima la parte anteriore, poi quella posteriore e infine i lati. Si regola su larghezza e altezza del cartone tramite cilindri pneumatici, quindi può lavorare con formati misti senza regolazioni manuali. La lunghezza del cartone viene impostata tramite microinterruttore. Questa soluzione è pratica su linee dove i formati cambiano spesso, perché la macchina si adatta automaticamente e riduce il rischio di errori di nastratura o inceppamenti dovuti a impostazioni errate.

La AUTO&FOLD-5050 gestisce cartoni da 200 a 600 mm di lunghezza, 150 a 500 mm di larghezza e 150 a 500 mm di altezza. Utilizza nastro adesivo largo da 48 a 60 mm, Kraft o BOPP, con una velocità dei nastri di 16 m/min. L’altezza del piano di lavoro è regolabile da 600 a 850 mm per adattarsi alla linea. Funziona a 220 V e richiede aria compressa. In pratica, tenere rotoli di nastro di scorta vicino alla nastratrice permette cambi rapidi, che di solito richiedono solo un minuto. Se il nastro finisce e non c’è una scorta a portata di mano, la linea può fermarsi mentre l’operatore cerca un nuovo rotolo.

Soluzioni per rulliere nell’imballaggio in cartone

La nastro trasportatore a rulli in acciaio inox estensibile è larga 550 mm e può essere estesa da 1200 a 5000 mm. Questo consente di adattare la lunghezza della rulliera alla distanza tra le macchine o le postazioni di lavoro. Ad esempio, se l’area di confezionamento viene riorganizzata, è possibile regolare la rulliera in base al nuovo layout. La struttura in acciaio inox è adatta ad ambienti di magazzino e produzione dove sono richieste robustezza e facilità di pulizia.

La rulliera flessibile è larga 460 mm, lunga da 1200 a 4800 mm e alta da 600 a 1000 mm. Può essere allungata, accorciata o curvata per adattarsi allo spazio disponibile. Questo è utile se la linea di confezionamento cambia direzione o se è necessario spostare i cartoni attorno a ostacoli. Ad esempio, in un reparto produttivo affollato, si può curvare la rulliera per portare i cartoni dalla nastratrice all’area di pallettizzazione, risparmiando spazio e riducendo la movimentazione manuale.

La rulliera estensibile motorizzata è disponibile in versioni da 4 m o 6 m e trasporta i cartoni a 15 m/min. A differenza di una rulliera a gravità o a spinta, muove i cartoni autonomamente, senza dover inclinare la linea o spingere i cartoni a mano. Il Loader UL1790 è progettato per il carico e scarico dei camion, con un nastro trasportatore lungo 790 cm e una rulliera lunga 1000 cm, entrambi larghi 80 cm. Questa configurazione raggiunge l’interno del camion, consentendo di caricare o scaricare i cartoni direttamente, riducendo i sollevamenti manuali e velocizzando il processo.

Nastro adesivo per nastratrici di cartoni

Il nastro adesivo BOPP è largo 48 mm e lungo 66 m per rotolo, disponibile in marrone o trasparente. Viene fornito in scatole da 72 rotoli o su pallet da 3024 rotoli. FLEX TAPE, TOP TAPE e AUTO-TAPE utilizzano nastri da 48 a 72 mm, Kraft o BOPP. AUTO&FOLD-5050 utilizza nastri da 48 a 60 mm, Kraft o BOPP.

Il nastro BOPP è in plastica, mentre il nastro Kraft è in carta. FLEX TAPE, TOP TAPE e AUTO-TAPE accettano nastri larghi da 48 a 72 mm, mentre AUTO&FOLD-5050 utilizza nastri da 48 a 60 mm. Il nastro BOPP da 48 mm è compatibile con tutti e quattro i modelli, quindi è possibile standardizzare la misura se si usano più macchine. Utilizzare la larghezza corretta del nastro per la propria nastratrice evita inceppamenti e sigillature difettose, che possono causare l’apertura dei cartoni durante la movimentazione.

Imballaggio in cartone semi-automatico o automatico

Una macchina semi-automatica come FLEX BOX o FLEX TAPE lavora con l’operatore presente su ogni cartone. Questa soluzione è adatta a produzioni più basse e a frequenti cambi di formato. Ad esempio, FLEX BOX è una formatrice di cartoni semi-automatica, mentre FLEX TAPE è una incartonatrice semi-automatica per nastro da 48 a 72 mm, Kraft o BOPP.

Le macchine automatiche come AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE e AUTO&FOLD-5050 funzionano autonomamente una volta impostate. Se la linea di imballaggio in cartone richiede un flusso costante di cartoni, un modello automatico può formare o chiudere ogni cartone sempre nello stesso modo, senza un operatore in ogni fase. AUTOBOX10 può lavorare 10–15 scatole al minuto.

Per scegliere tra le due soluzioni, conta quanti cartoni confezioni ogni ora e considera i periodi di massimo carico. Confronta questo dato con le prestazioni indicate nella tabella comparativa. Ad esempio, se il picco è di 600 cartoni all’ora, una macchina con una capacità di 10–15 scatole al minuto può sostenere il ritmo. Se la produzione è molto più bassa, un modello semi-automatico può essere sufficiente, soprattutto se cambi spesso formato durante la giornata.

Si possono verificare errori se la produttività della macchina non è allineata al ritmo del resto della linea. Se una nastratrice automatica è impostata troppo veloce rispetto alla fase di riempimento, i cartoni possono accumularsi e causare inceppamenti. Se una macchina semi-automatica è troppo lenta, si può creare un accumulo alla postazione di confezionamento. Scegliere la macchina in base alla produttività reale e di picco aiuta a mantenere la linea fluida ed evita questi problemi.

Imballaggio di un solo formato o di formati misti

Se confezioni un solo formato di cartone per lunghi lotti, una macchina impostata su quella misura lavora per tutto il lotto senza dover essere regolata, quindi il tempo di settaggio viene impiegato una sola volta.

Quando si lavorano formati misti, una macchina che si regola automaticamente è più pratica. La AUTO&FOLD-5050 regola larghezza e altezza in automatico tramite cilindri pneumatici e imposta la lunghezza con un microinterruttore. AUTOBOX10 memorizza fino a 10 formati di cartone, così un formato già usato può essere richiamato senza doverlo reimpostare da zero.

Per ridurre il numero di cambi formato, raggruppa gli ordini per formato di cartone quando possibile. Ad esempio, se hai ordini per prodotti che entrano nello stesso cartone, lavorali insieme prima di passare a un altro formato. In questo modo la macchina resta impostata più a lungo e si riduce il tempo dedicato alle regolazioni. Ogni cambio formato è un’occasione di errore, come impostare la misura sbagliata, che può causare inceppamenti o sigillature difettose.

Cosa incide sul prezzo delle macchine per l’incartonamento

Il prezzo dipende dal fatto che la macchina sia semi-automatica o automatica, dalla produttività al minuto, dalla regolazione automatica dei formati e dalla presenza della piegatura delle falde. Il nastro adesivo è il principale costo di esercizio. Il prezzo di ogni modello è indicato nella relativa scheda prodotto.

Il nastro si acquista a scatole o a pallet, in base ai consumi. Se la macchina richiede aria compressa, il costo di esercizio del compressore va considerato tra le spese correnti. Le schede prodotto dispongono di un pulsante Richiedi offerta per ricevere un preventivo, ad esempio per una nastratrice con una fornitura di nastro, e di un pulsante Aggiungi alla richiesta che consente di raccogliere più prodotti in un’unica richiesta. Questo aiuta a confrontare le opzioni e pianificare l’acquisto.

Cosa verificare prima di ordinare macchine per imballaggio in cartone

Prima di ordinare attrezzature per imballaggio in cartone, verifica le misure dei cartoni, il numero di cartoni all’ora e se lavori con un solo formato o con formati diversi. Il tipo di nastro è importante: FLEX TAPE, TOP TAPE e AUTO-TAPE utilizzano nastri da 48 a 72 mm, Kraft o BOPP, mentre AUTO&FOLD-5050 utilizza nastri da 48 a 60 mm, Kraft o BOPP.

Prima di ordinare, elenca i formati di cartone che utilizzi e la quantità giornaliera di ciascuno. Confrontali con gli intervalli di misura riportati nella tabella comparativa per assicurarti che i tuoi formati siano compatibili con le macchine. Ad esempio, se il cartone più grande misura 500 × 400 × 350 mm, verifica che rientri nei limiti della formatrice cartoni e della incartonatrice che intendi utilizzare. Così eviti di acquistare una macchina che non può gestire il tuo formato principale.

Verifica di avere aria compressa in azienda se prevedi di usare una macchina che la richiede, come AUTOBOX10 o AUTO&FOLD-5050. Misura lo spazio disponibile per le rulliere e pianifica il flusso dei cartoni dalla fase di riempimento fino all’impilamento sul pallet. Ad esempio, se l’area di confezionamento è stretta, una rulliera flessibile può essere curvata per adattarsi allo spazio e collegare le macchine senza ostruire i passaggi.

Dopo che i cartoni sono stati impilati su un pallet, pianifica come fissarli per il trasporto. Un fasciapallet o il film manuale vengono spesso utilizzati per tenere insieme il carico. Questo passaggio è importante per evitare che i cartoni si spostino o cadano durante la spedizione. Pianificare l’intero processo, dalla formazione del cartone alla fasciatura del pallet, aiuta a evitare ritardi e a mantenere la merce sicura durante il trasporto.

Domande frequenti sull’imballaggio in cartone

Devo scegliere una macchina per imballaggio in cartone semi-automatica o automatica?

Le macchine semi-automatiche come FLEX BOX e FLEX TAPE lavorano con l’operatore. Le macchine automatiche come AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE e AUTO&FOLD-5050 funzionano autonomamente una volta impostate.

Quale nastro posso usare con le incartonatrici?

FLEX TAPE, TOP TAPE e AUTO-TAPE utilizzano nastri da 48 a 72 mm, Kraft o BOPP. AUTO&FOLD-5050 utilizza nastri da 48 a 60 mm, Kraft o BOPP.

Le macchine possono gestire formati di cartone misti?

AUTOBOX10 memorizza fino a 10 formati di cartone. AUTO&FOLD-5050 regola larghezza e altezza automaticamente tramite cilindri pneumatici e imposta la lunghezza con un microinterruttore.

Quali macchine richiedono aria compressa?

Le AUTOBOX10 e AUTO&FOLD-5050 richiedono aria compressa. Per le altre macchine, le informazioni sull’alimentazione sono disponibili nelle rispettive pagine prodotto.
