Soluzioni avvolgipallet a tavola rotante

Gli avvolgipallet a tavola rotante di questa categoria includono la gamma SMARTWRAP X2 con prestiro meccanico e il modello SMARTWRAP X2 PRE-STRETCH con prestiro al 250 percento. Entrambi sono disponibili con bilancia integrata o con bilancia e stampante etichette. Il film viene fissato e tagliato manualmente su questi modelli.

Con SMARTWRAP X2, si posiziona il pallet sulla tavola rotante e si fissa il film estensibile manualmente. La tavola ruota il pallet mentre il carrello film sale e scende lungo la colonna, avvolgendo il carico. Al termine, il film viene tagliato a mano, quindi l’operatore è necessario sia all’inizio che alla fine di ogni ciclo. Se il film non è fissato correttamente all’inizio, la fasciatura può allentarsi.

I modelli SMARTWRAP X2 offrono tavole rotanti da 1500 a 2200 mm e altezze di fasciatura di 2200, 2600 o 3000 mm. Possono avvolgere fino a 30 carichi l’ora e dispongono di sei programmi di memoria per diversi cicli di avvolgimento. Tutti i modelli funzionano a 220 V monofase e non richiedono aria compressa. Su una linea di confezionamento intensa, queste caratteristiche permettono di adattare la macchina alle dimensioni dei pallet e al volume di lavoro. Ad esempio, per carichi alti si sceglie un modello con altezza di fasciatura di 3000 mm.

Le versioni con bilancia integrata pesano ogni pallet durante la fasciatura, permettendo di controllare il peso senza spostare il pallet su una bilancia separata. Se si sceglie la versione con stampante etichette, il peso viene stampato su un’etichetta per la documentazione o la spedizione. Questa soluzione è utile in magazzino per tracciare i pesi dei pallet in uscita e aiuta a evitare il sovraccarico dei camion individuando i pallet pesanti prima del carico.

La tavola rotante è alta 81 mm, quindi un carrello elevatore può posizionare il pallet direttamente. Con un transpallet manuale serve una rampa di salita per avvolgipallet adatta alla larghezza della tavola, da 1500 a 2400 mm. I modelli EASY-IN e EASY-IN PRE-STRETCH hanno una tavola tipo M con apertura, che consente di entrare direttamente con il transpallet senza rampa. Supportano carichi fino a 1000 kg e non sono adatti a pallet con traversa. Senza rampa, la macchina occupa anche meno spazio a terra.

Avvolgipallet automatici per alte produttività

Gli avvolgipallet automatici includono SMARTWRAP X10 PRE-STRETCH, che taglia e fissa il film automaticamente al pallet. Il SMARTWRAP X20 è completamente automatico, dotato di sistema grip che arrotola il film inferiore a corda e misura automaticamente l’altezza del carico. L’SMARTWRAP S3 in linea è pensato per linee a rulli e gestisce carichi fino a 3000 kg.

Tutti e tre i modelli automatici hanno prestiro al 300 percento e avvolgono da 30 a 40 carichi l’ora.

SMARTWRAP X10 PRE-STRETCH avvolge fino a 40 pallet l’ora e gestisce carichi fino a 2000 kg. Taglia e fissa il film automaticamente, quindi l’operatore non deve raggiungere il pallet all’inizio o alla fine del ciclo. La tavola rotante è da 1650 mm, con opzioni da 1800 o 2000 mm, e l’altezza di fasciatura è di 2400 mm, con opzioni da 1800 o 3000 mm. Non serve aria compressa, semplificando l’installazione in produzione.

SMARTWRAP X20 pinza e taglia il film automaticamente e rileva l’altezza di ogni carico, adattando la fasciatura. Il sistema grip arrotola il film inferiore a corda che blocca sia il pallet che la merce, mantenendo stabile il carico durante il trasporto. La macchina può essere comandata anche a distanza.

SMARTWRAP S3 è progettato per linee a rulli dove i pallet arrivano in sequenza. Gestisce carichi fino a 3000 kg, con tavola rotante da 2000 mm e altezza di fasciatura fino a 3200 mm. Può funzionare a 380 V o 220 V, adattandosi alle diverse alimentazioni di fabbrica. In linea, l’operatore non deve spostare i pallet manualmente, riducendo le fasi di movimentazione e mantenendo la produttività.

Questi avvolgipallet automatici evitano all’operatore di raggiungere il pallet all’inizio e alla fine di ogni ciclo e, a 30–40 carichi l’ora, il risparmio di tempo è notevole. Eliminano anche un errore tipico del lavoro manuale: il film non fissato che fa allentare la fasciatura.

Tabella avvolgipallet per tipo e dati tecnici

La tabella seguente elenca tutti gli avvolgipallet con tipo, portata massima, altezza di fasciatura e prestiro. Usala per confrontare i dati tecnici di ogni modello di avvolgitura pallet.

Per usare la tabella, individua prima la portata massima e l’altezza di fasciatura adatte ai tuoi pallet. Poi verifica il tipo di macchina: a tavola rotante, automatica, robot o a braccio rotante. Considera il metodo di prestiro, meccanico o motorizzato, e il tasso di prestiro come 250 percento o 300 percento. Ad esempio, se devi avvolgere pallet alti fino a 3000 mm e vuoi ridurre il consumo di film, scegli un modello con prestiro motorizzato e l’altezza giusta. Così confronti rapidamente i modelli e li abbini alle esigenze del magazzino.

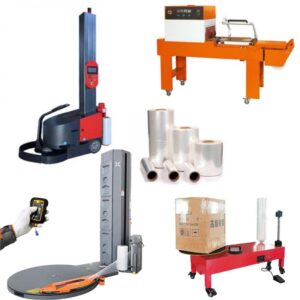

Avvolgimento senza tavola rotante: robot e braccio rotante

Per l’avvolgimento con film stretch senza tavola rotante, il ROBI-600B è un robot semovente che si muove autonomamente attorno al carico, alimentato a batteria. Avvolge pallet da 600 x 600 mm senza limite superiore e può pre-stirare il film al 300 percento o al 230 percento, impostabile tramite una manopola.

Il ROBI-600B è un robot a batteria che si muove attorno al pallet nella posizione in cui si trova. Avvolge pallet a partire da 600 x 600 mm, senza limite massimo di dimensioni. L’altezza massima di avvolgimento è 2400 mm. Il prestiro del film può essere impostato a 300 percento o 230 percento tramite una manopola. In pratica, si posiziona il robot accanto al carico, si fissa il film e si avvia il ciclo. Il robot gira attorno al pallet, quindi non è necessario spostare il carico su una macchina fissa.

Il SMARTWRAP-RA1000 utilizza un braccio rotante che fa girare il film attorno a un carico fermo. Avvolge pallet fino a 1,2 x 1,2 m con altezza di fasciatura di 2000 mm e prestiro del 250 percento, a una velocità di 25–30 carichi all’ora. Poiché il pallet non ruota, questo modello si usa per carichi che non devono essere girati, come pile alte o instabili che potrebbero spostarsi su una tavola rotante.

Il ROBI-600B offre modalità di funzionamento automatica e manuale, e la batteria si ricarica tramite una presa da 220 V. Utilizza lo stesso film delle altre macchine, bobine fino a 500 mm di larghezza. Il SMARTWRAP-RA1000 misura 2,68 x 1,1 x 3,1 m, quindi è necessario prevedere lo spazio per il braccio accanto alla zona di stazionamento dei pallet. I pallet più piccoli di 600 x 600 mm si avvolgono meglio su una tavola rotante o su una avvolgitrice per scatole.

Modelli di avvolgitrici per scatole per piccoli carichi

Tra le opzioni di avvolgitrice per scatole ci sono la SMARTWRAP B3 PRESTRETCH, con tavola rotante da 800 mm, altezza di avvolgimento di 900 mm e portata fino a 1000 kg. La P409 è una piccola avvolgitrice per scatole con tavola rotante da 60 cm e capacità di carico di 70 kg. Entrambe avvolgono scatole e piccoli carichi con film estensibile.

La SMARTWRAP B3 PRESTRETCH stira il film al 300 percento, riducendo il consumo di film. Il fissaggio del film al carico e il taglio a fine ciclo sono manuali. Si utilizza per avvolgere spedizioni di dimensioni ridotte o prodotti raggruppati prima della pallettizzazione.

La P409 ruota a 30 giri/min e può utilizzare sia film estensibile sia carta alveolare. In una postazione di confezionamento, si posiziona la scatola sulla tavola rotante, si fissa il film o la carta e si avvia il ciclo. È pratica per avvolgere singole scatole prima dello stoccaggio o della spedizione.

La P409 è compatta: 107 x 42 x 26 cm e 30 kg, con motore da 25 W, quindi si integra facilmente in una postazione di confezionamento. La SMARTWRAP B3 PRESTRETCH si posiziona a terra e gestisce carichi fino a 1000 kg; è indicata quando le scatole sono più pesanti dei 70 kg della P409 o quando si avvolgono più scatole insieme.

Film estensibile e soluzioni manuali

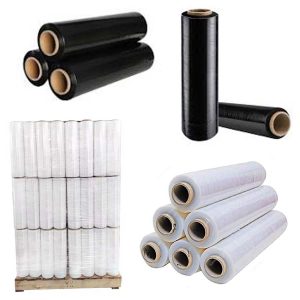

Il film estensibile per macchine è largo 500 mm e spesso 23 micron, in bobine da 16 kg. È disponibile come Standard A o PRESTRETCH POWER, sia come singola bobina sia come pallet da 46 bobine. Il film estensibile manuale è disponibile in bobine da 3 kg (6 per cartone, 40 cartoni per pallet) o da 5 kg (120 per pallet).

I modelli SMARTWRAP X2 utilizzano film da 500 mm su anima da 76 mm. Quando si carica una nuova bobina, verificare che l’anima sia compatibile con il carrello e che il film sia infilato correttamente, per evitare rotture durante la fasciatura con film estensibile.

Il film manuale si usa per l’avvolgimento manuale o per rifinire un pallet dopo l’avvolgimento con macchina. La dimensione della bobina determina la frequenza di cambio durante il turno: una bobina da 5 kg dura di più, una da 3 kg è più leggera da maneggiare.

Il HOLD3 dispenser manuale è progettato per film manuale da 300 a 500 mm su anima da 76 mm. La tensione del film si regola tramite il freno del dispenser. Se il freno è troppo stretto, il film può strapparsi o risultare difficile da tirare; se troppo lento, la fasciatura potrebbe non trattenere bene il carico. In pratica, si verifica la tensione tirando il film e osservando quanto si allunga durante l’avvolgitura pallet.

La rampa per avvolgipallet facilita il carico dei pallet sulle macchine.

Il film termoretraibile POF appartiene alla Pellicola termoretraibile. È progettato per restringersi con il calore nelle confezionatrici termoretraibili, non per essere stirato attorno a un pallet, quindi non sostituisce il film estensibile.

Per un uso regolare, si consiglia di ordinare il film a pallet: il film manuale è disponibile in 240 bobine da 3 kg (40 cartoni da 6) o 120 bobine da 5 kg (600 kg), il film per macchine in pallet da 46 bobine da 16 kg (736 kg). Un pallet di film è pesante, quindi occorre prevedere un carrello elevatore o un transpallet per lo scarico.

Prestiro o stiramento meccanico nell’avvolgitura pallet

Prestiro e stiramento meccanico influenzano la quantità di film estensibile utilizzata nell’avvolgimento con film stretch. Con il prestiro motorizzato, come nei modelli SMARTWRAP X2 PRE-STRETCH o SMARTWRAP X10 PRE-STRETCH, il film viene stirato tra i rulli del carrello prima di raggiungere il carico. Questo permette di avvolgere più pallet con una bobina rispetto allo stiramento meccanico, dove il film viene stirato solo dalla trazione del carico. I tassi di prestiro sono 250 percento o 300 percento, a seconda del modello.

Il tasso di prestiro indica di quanto il film viene stirato prima di essere applicato al carico. I modelli SMARTWRAP X2 PRE-STRETCH e SMARTWRAP-RA1000 lavorano con prestiro al 250 percento, mentre SMARTWRAP X10 PRE-STRETCH, SMARTWRAP X20, SMARTWRAP S3 e SMARTWRAP B3 PRESTRETCH raggiungono il 300 percento. Il ROBI-600B può essere impostato a 300 percento o 230 percento tramite una manopola. Questa regolazione incide su quanti pallet si possono avvolgere con una bobina.

Errori possono verificarsi se il prestiro non è adeguato al tipo di film o al carico. Ad esempio, un prestiro troppo elevato per un film debole può causare la rottura del film durante la fasciatura. Se il prestiro è troppo basso, si consuma più film del necessario e la stabilità del carico può essere compromessa. Occorre sempre adeguare il prestiro al tipo di film e alle esigenze del carico.

La scelta dipende dal numero di pallet da avvolgere. Se si avvolgono molti pallet al giorno, il prestiro motorizzato consente di risparmiare film su ogni carico; per pochi pallet, può bastare una macchina con stiramento meccanico.

Con lo stiramento meccanico, è il carico che ruota a tirare e stirare il film, quindi la trazione grava direttamente sul carico. Con il prestiro motorizzato, sono i rulli a stirare il film e la forza di avvolgimento sul carico si regola separatamente: i modelli X2, X10 PRE-STRETCH, X20 e B3 permettono di regolare la forza di avvolgimento. Il tasso standard può anche essere aumentato: l’X2 PRE-STRETCH lavora a 250 percento e fino a 350 percento, l’X20 a 300 percento e fino a 380 percento.

L’avvolgimento manuale evidenzia la differenza: con il dispenser HOLD3 il film si stira circa al 35 percento, mentre una macchina con prestiro motorizzato lo stira dal 250 al 300 percento prima che raggiunga il carico. Maggiore è lo stiramento, più carico si copre con un chilogrammo di film, quindi una macchina con prestiro richiede meno bobine per lo stesso numero di pallet.

L’utilizzo del film dipende anche dal programma selezionato: quante fasciature vengono effettuate sulla base e sulla sommità del pallet e quanto ogni strato si sovrappone. Il modello SMARTWRAP X2 memorizza sei programmi, mentre il SMARTWRAP X20 ne offre almeno dieci, così ogni tipologia di pallet può essere avvolta sempre nello stesso modo.

Scegliere tra tavola rotante, braccio rotante o robot

Una macchina avvolgipallet a tavola rotante è adatta a pallet standard movimentati con carrello elevatore o transpallet. Ad esempio, SMARTWRAP X2 ed EASY-IN vengono impiegati dove i pallet sono uniformi per dimensioni e possono essere ruotati in sicurezza. Se i carichi sono stabili e si dispone dello spazio necessario per la tavola rotante e la rampa, oppure per una tavola rotante a forma di M, questa soluzione è ideale. Le dimensioni della tavola e la portata massima sono fissate dal modello, quindi è importante confrontare questi dati con i pallet più grandi che si devono gestire.

Una macchina a braccio rotante come la SMARTWRAP-RA1000 viene utilizzata quando il carico non deve essere ruotato, ad esempio per pile alte o instabili che potrebbero spostarsi su una tavola rotante. Il braccio ruota attorno al pallet fermo, avvolgendolo senza muovere il carico.

I robot avvolgipallet come il ROBI-600B sono impiegati per carichi troppo grandi per una tavola rotante o in aree dove non è possibile installare una macchina fissa. Il robot si muove attorno al carico, avvolgendolo direttamente sul posto. Questa soluzione è utile per pallet fuori misura o per fasciature in diverse zone del magazzino. Non esiste un limite superiore alle dimensioni del pallet che il robot può gestire.

Una macchina in linea come la SMARTWRAP S3 è progettata per linee a rulli con un flusso continuo di pallet. La S3 viene inserita nella linea e i pallet vengono posizionati automaticamente sulla tavola rotante. Questa soluzione è adatta a fabbriche o magazzini con linee automatizzate, dove la movimentazione manuale è ridotta al minimo e si richiede una produttività costante.

L’ingombro a terra varia in base al tipo di macchina: SMARTWRAP X2 misura circa 2 435 x 1 650 mm, EASY-IN 2 800 x 1 580 mm e SMARTWRAP-RA1000 2,68 x 1,1 m. Una tavola rotante necessita anche di spazio per la rampa o per il carrello elevatore che posiziona il pallet, mentre il ROBI-600B richiede spazio per muoversi attorno al carico. Anche le modalità di carico sono diverse: la tavola rotante richiede che il pallet venga posizionato sopra, la macchina in linea lo riceve dal trasportatore, mentre il braccio rotante e il robot avvolgono il pallet dove si trova.

Cosa incide sul prezzo di una macchina per avvolgitura pallet

Il prezzo di una macchina per avvolgitura pallet dipende dal tipo (tavola rotante, automatica o robot), dalla percentuale di pre-stiro, da eventuali accessori come bilancia integrata o stampante etichette, dalla portata massima e dall’altezza di avvolgimento, oltre al costo di esercizio del film. Il prezzo è indicato su ogni scheda prodotto.

Il principale costo di esercizio è rappresentato dal film. Il film per macchina è venduto a bobina o come pallet da 46 bobine. Su ogni scheda prodotto è presente il pulsante Richiedi offerta per ricevere un preventivo, ad esempio per una macchina con film incluso. Il pulsante Aggiungi alla richiesta consente di raccogliere più prodotti, come macchina e film, in un’unica richiesta. Questo facilita il confronto dei costi complessivi per la propria configurazione.

Anche gli accessori influenzano il prezzo: la rampa per transpallet manuale è un prodotto separato, e i modelli SMARTWRAP X10 PRE-STRETCH e SMARTWRAP X20 possono essere ordinati con una tavola rotante di dimensioni maggiori o con altezza di avvolgimento superiore.

Cosa verificare prima di ordinare una macchina per avvolgimento con film stretch

Prima di ordinare una macchina per avvolgimento con film stretch, è necessario verificare le dimensioni e il peso dei pallet, l’altezza di avvolgimento richiesta e il numero di carichi da fasciatura con film estensibile all’ora. Verificare se i pallet arrivano alla macchina tramite carrello elevatore o transpallet manuale. Questo aspetto determina la necessità di una rampa o di una tavola rotante a forma di M.

Misurare il pallet più grande che si intende avvolgere e pesare il carico più pesante che si dovrà gestire. Verificare l’altezza di avvolgimento necessaria misurando il pallet più alto con la merce impilata. Questi dati aiutano a scegliere una macchina con la giusta dimensione della tavola rotante, portata e altezza di avvolgimento. Se si sottostimano questi valori, la macchina potrebbe non essere adatta ai pallet o non riuscire ad avvolgerli completamente.

Contare quanti carichi devono essere avvolti ogni ora. Decidere come i pallet arrivano alla macchina: tramite carrello elevatore, transpallet manuale o trasportatore. Se si utilizza un transpallet manuale, è necessaria una rampa per le tavole rotanti SMARTWRAP X oppure EASY-IN con tavola rotante a M. Per una linea a rulli, la SMARTWRAP S3 si integra nella linea e avvolge i pallet in arrivo.

Verificare la fornitura elettrica disponibile in magazzino o in produzione. La maggior parte delle macchine funziona a 220 V monofase, ma la SMARTWRAP S3 può essere alimentata sia a 380 V che a 220 V. Assicurarsi di avere la presa giusta e la potenza sufficiente per la macchina. Inoltre, misurare lo spazio a terra intorno alla macchina per consentire carico, scarico e movimento dell’operatore.

Verificare il tipo di film utilizzato dalla macchina: il nostro film estensibile per macchina è largo 500 mm e spesso 23 micron, in bobine da 16 kg, e il modello SMARTWRAP X2 lo utilizza con anima da 76 mm. Il film estensibile manuale è disponibile in bobine da 3 kg o 5 kg, e il dispenser HOLD3 accetta film da 300 a 500 mm di larghezza con anima da 76 mm. Un film non compatibile con la macchina causa rotture e fasciature di scarsa qualità.

Se è necessario conoscere il peso di ogni pallet, scegliere una versione X2 con bilancia integrata, e una con stampante etichette se il peso deve essere riportato su etichetta.

Domande frequenti sull’avvolgimento con film stretch

Che cos’è il pre-stiro nelle macchine per avvolgimento con film stretch?

Il pre-stiro indica quanto la macchina allunga il film prima di avvolgere il carico. Ad esempio, SMARTWRAP X2 PRE-STRETCH ha un pre-stiro del 250 percento, mentre SMARTWRAP X10 PRE-STRETCH, SMARTWRAP X20 e SMARTWRAP S3 raggiungono il 300 percento.

Posso caricare una macchina avvolgipallet con un transpallet manuale?

Sì, EASY-IN ed EASY-IN PRE-STRETCH sono dotate di tavola rotante a M con apertura, così è possibile inserire il pallet con un transpallet manuale senza rampa. La rampa per le tavole rotanti SMARTWRAP X consente inoltre di far salire il pallet sulla tavola.

Quale film estensibile utilizzano queste macchine?

Le macchine avvolgipallet utilizzano film estensibile largo 500 mm e spesso 23 micron, in bobine da 16 kg. Il film estensibile manuale è disponibile in bobine da 3 kg o 5 kg. Il dispenser HOLD3 accetta film da 300 a 500 mm di larghezza con anima da 76 mm.

Quali macchine per avvolgitura pallet tagliano il film automaticamente?

La SMARTWRAP X10 PRE-STRETCH taglia e fissa il film al pallet in modo automatico. I modelli SMARTWRAP X20 e SMARTWRAP S3 bloccano e tagliano il film automaticamente. La gamma SMARTWRAP X2 richiede invece il fissaggio e il taglio manuale del film.
