P409 avvolgitore per scatole, tavola rotante Ø 600 mm, fino a 70 kg, 30 giri/min

P409 avvolgitore per scatole

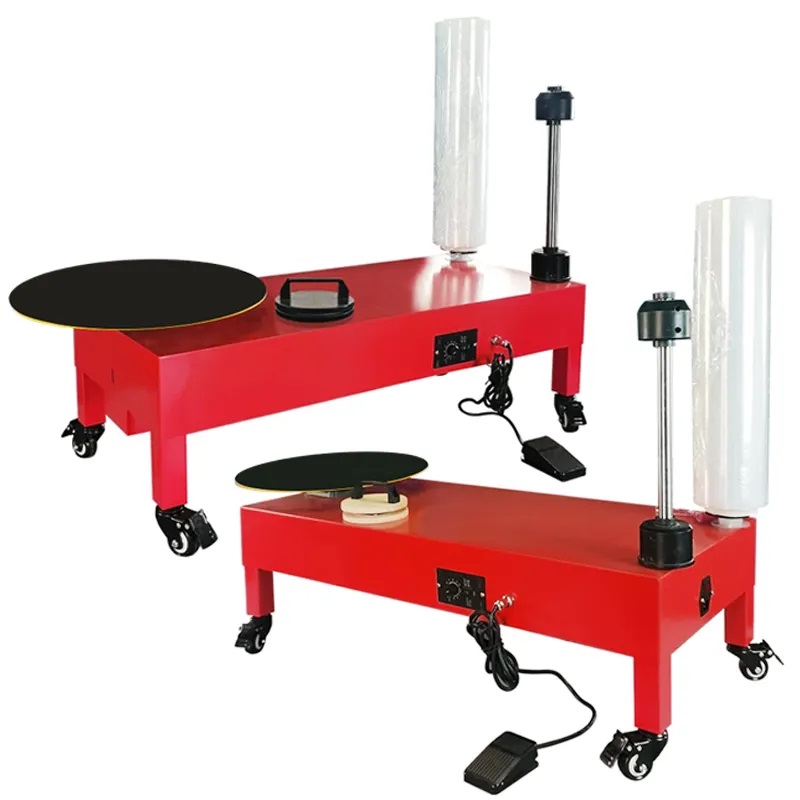

P409 è un avvolgitore per scatole: la scatola ruota sulla tavola rotante e avvolge il film estensibile attorno a sé da una bobina sull’albero, ottenendo una fasciatura uniforme e stabile in pochi giri.

La tavola rotante è da 600 mm, con superficie in gomma, e porta fino a 70 kg. Ruota fino a 30 giri/min; la velocità si regola con una manopola e la tavola si avvia e si ferma con un pedale.

Il P409 permette di lavorare con entrambe le mani libere durante la fasciatura: il pedale avvia e ferma la rotazione della tavola senza dover lasciare la presa sulla scatola o sul film. L’operatore può così guidare sia il film estensibile sia la scatola, ottenendo una fasciatura regolare su tutto il perimetro.

La superficie in gomma della tavola e l’impugnatura aiutano a mantenere ferma la scatola durante la rotazione; per evitare che le scatole scivolino, la superficie in gomma va tenuta pulita. Con scatole leggere o alte si consiglia di partire lentamente e di aumentare la velocità quando la scatola è stabile. Prima della fasciatura le ruote vanno bloccate. Si usa film estensibile in PE su una bobina compatibile con l’albero.

La bobina di film si posiziona su un albero verticale, alto 450 mm per scatole basse o 850 mm per quelle alte.

La macchina funziona con una normale presa da 220 V e assorbe 25 W. È montata su quattro ruote bloccabili, misura 1070 mm di lunghezza e pesa 30 kg.

Dati tecnici

P409 avvolgitore per scatole in video

▶

Cosa fa l’avvolgitore per scatole

• Fasciatura uniforme. La scatola ruota e il film si avvolge con la stessa tensione su tutto il perimetro.
• Mani libere. Il pedale avvia e ferma la tavola, così le mani guidano film e scatola.
• Da basse ad alte. Due altezze albero, 450 e 850 mm, per scatole basse e alte.
• La scatola resta ferma. Superficie in gomma sulla tavola e impugnatura per tenerla ferma durante la rotazione.
• Si collega ovunque. 220 V, 25 W e ruote per spostarla dove si confezionano i colli.
• Marcatura CE. Costruita secondo Direttiva Macchine 2006/42/CE ed EN 415-10.

Tavola rotante, albero film e pedale

• Avvolgitore per scatole con tavola rotante, Ø 600 mm
• Carico fino a 70 kg
• Velocità fino a 30 giri/min, regolabile con manopola
• Pedale per avvio e arresto
• Albero film 450 mm o 850 mm
• Per film estensibile PE
• Superficie in gomma sulla tavola, impugnatura
• Quattro ruote bloccabili
• 220 V, 50–60 Hz, 25 W
• Macchina 1070 × 420 × 260 mm, 30 kg

Come si usa il P409

1. Posizionare la bobina di film sull’albero e fissare l’inizio del film alla scatola.
2. Mettere la scatola al centro della tavola rotante e stabilizzarla con l’impugnatura.
3. Regolare la velocità con la manopola.
4. Premere il pedale: la tavola ruota e il film si avvolge attorno alla scatola.
5. Premere di nuovo per fermare, tagliare il film e rimuovere la scatola fasciata.

Installazione e manutenzione

• Montaggio. Montare le quattro ruote, l’albero film, la tavola rotante e il pedale; la macchina è pronta.
• Altezza albero. Usare l’albero da 450 mm per scatole basse e quello da 850 mm per scatole alte.
• Velocità. Partire lentamente con scatole leggere o alte e aumentare la velocità quando sono stabili.
• Peso. Non caricare più di 70 kg sulla tavola rotante.
• Stabilità. Bloccare le ruote prima della fasciatura.
• Manutenzione. Mantenere pulita la superficie in gomma della tavola per evitare che le scatole scivolino.

Prima dell’ordine

Il prezzo è indicato in questa pagina. Prima di ordinare, verificare:

• Le Sue scatole. Fino a 70 kg; la tavola rotante è da 600 mm.
• Altezza. Albero film 450 o 850 mm, per scatole basse o alte.
• Film. Film estensibile PE su bobina compatibile con l’albero.
• Alimentazione. Normale presa 220 V, 25 W.
• Spazio. Circa 1070 × 420 mm di superficie, più spazio per lavorare attorno alla scatola.
