Quadro ATS per gruppo elettrogeno SMITH 7, 8 e 10 kW

Quadro ATS per gruppo elettrogeno

Il SMITH ATS è un box ATS per gruppo elettrogeno che controlla la rete elettrica. In caso di interruzione della rete, avvia il gruppo elettrogeno e commuta il carico su di esso. Quando la rete torna, riporta il carico sulla rete e spegne il gruppo elettrogeno. Non è necessaria la presenza di personale.

L’ATS è progettato per i gruppi elettrogeni diesel SMITH raffreddati ad aria 9500SE+ (7 kW), 11000SE+ (8 kW) e SDG10 (10 kW). Questi gruppi dispongono di un collegamento ATS sul pannello di controllo. Il box ATS si collega tramite un cavo ed è venduto separatamente.

Un caricabatteria integrato mantiene la batteria di avviamento del gruppo elettrogeno carica con 2 A mentre il gruppo è in attesa, così la batteria è piena quando deve avviarsi.

Come funziona l’ATS per gruppo elettrogeno?

Quando la rete elettrica viene a mancare, l’ATS avvia il gruppo elettrogeno entro 2-6 secondi. Dopo 5 secondi di funzionamento del gruppo, il carico viene commutato sul gruppo elettrogeno. Al ritorno della rete, l’ATS riporta il carico sulla rete e il gruppo elettrogeno si arresta dopo 5 secondi senza carico. Rete e gruppo elettrogeno non sono mai collegati al carico contemporaneamente.

Cosa succede se il gruppo elettrogeno non si avvia?

L’ATS effettua 3 tentativi di avviamento: avvia il motore per 3 secondi, poi per 4 secondi, poi per 5 secondi, con una pausa di 5 secondi tra i tentativi. Se il gruppo elettrogeno non parte dopo il terzo tentativo, si accende la spia FAILURE e il guasto resta segnalato finché un elettricista non controlla l’impianto e lo resetta.

Pannello di controllo e modalità operative

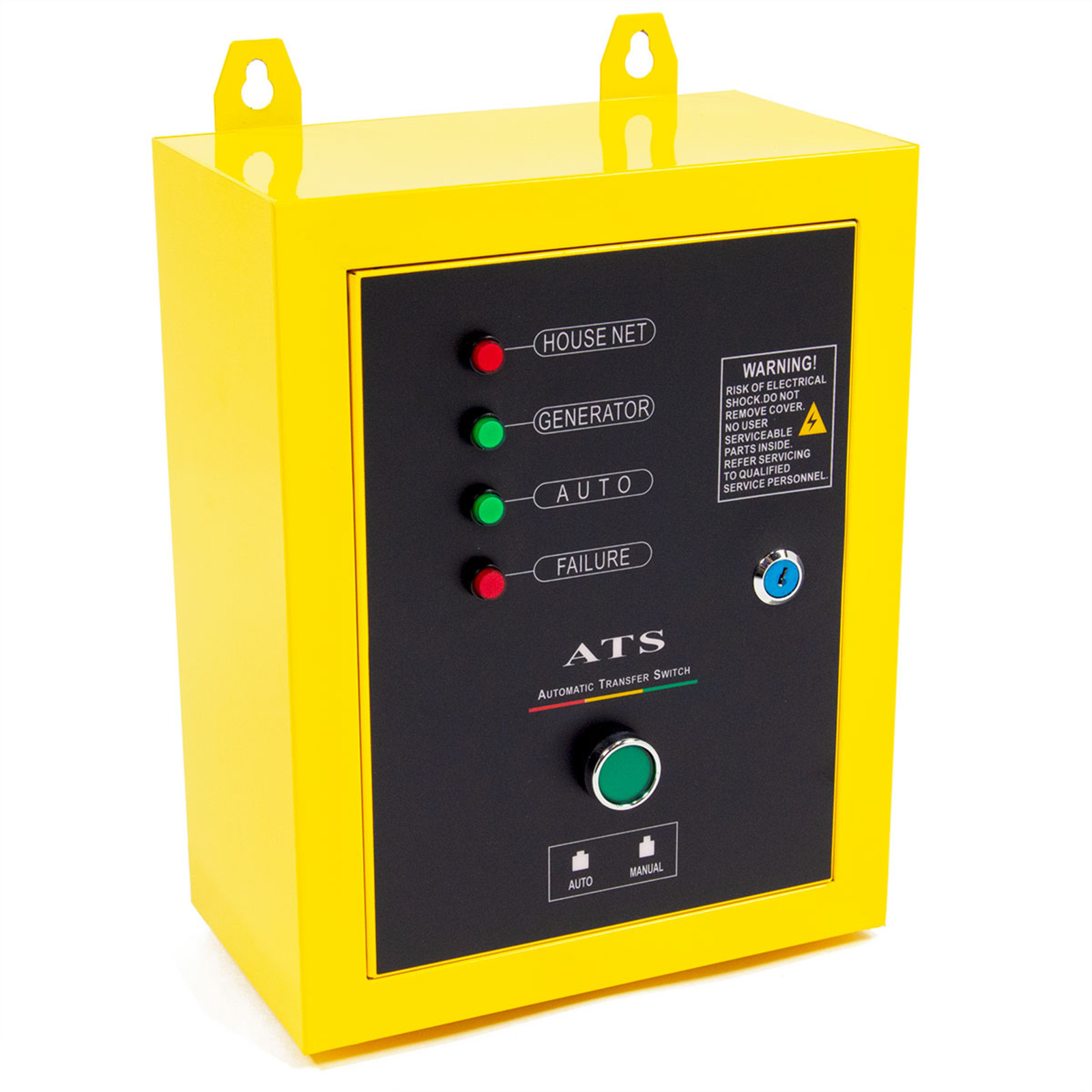

Quattro spie indicano lo stato del sistema: HOUSE NET (rete), GENERATOR, AUTO e FAILURE. In modalità AUTO l’ATS funziona in automatico. In modalità MANUAL la funzione automatica è disattivata e il gruppo elettrogeno si avvia e si arresta manualmente. Il coperchio del box è dotato di serratura a chiave.

Installazione del box ATS per gruppo elettrogeno

Il box ATS si fissa a parete tramite due staffe. Si collega tra la rete elettrica, il gruppo elettrogeno e il quadro di distribuzione, e al pannello di controllo del gruppo tramite un cavo con connettore circolare. È necessario installare un interruttore automatico sul cavo di rete verso l’ATS. L’installazione deve essere eseguita da un elettricista qualificato. Prima di selezionare AUTO, avvii il gruppo elettrogeno manualmente per verificare il funzionamento.

Specifiche ATS

Perché scegliere il SMITH ATS?

• Avvia il gruppo elettrogeno in automatico. 2-6 secondi dopo la mancanza rete.
• Commutazione automatica al ritorno della rete. Il carico torna sulla rete e il gruppo si arresta.
• 3 tentativi di avviamento. Se il gruppo non parte, si accende la spia FAILURE.
• Caricabatteria integrato. 2 A, la batteria di avviamento resta carica.
• Modalità AUTO e MANUAL. Il coperchio si blocca con chiave.
• Progettato per gruppi SMITH. 9500SE+, 11000SE+ e SDG10.

Se il Suo gruppo elettrogeno SMITH da 7, 8 o 10 kW è la fonte di emergenza per una casa, un’officina o un’azienda agricola, il box ATS per gruppo elettrogeno gestisce avviamento e commutazione, giorno e notte.
