Descrizione

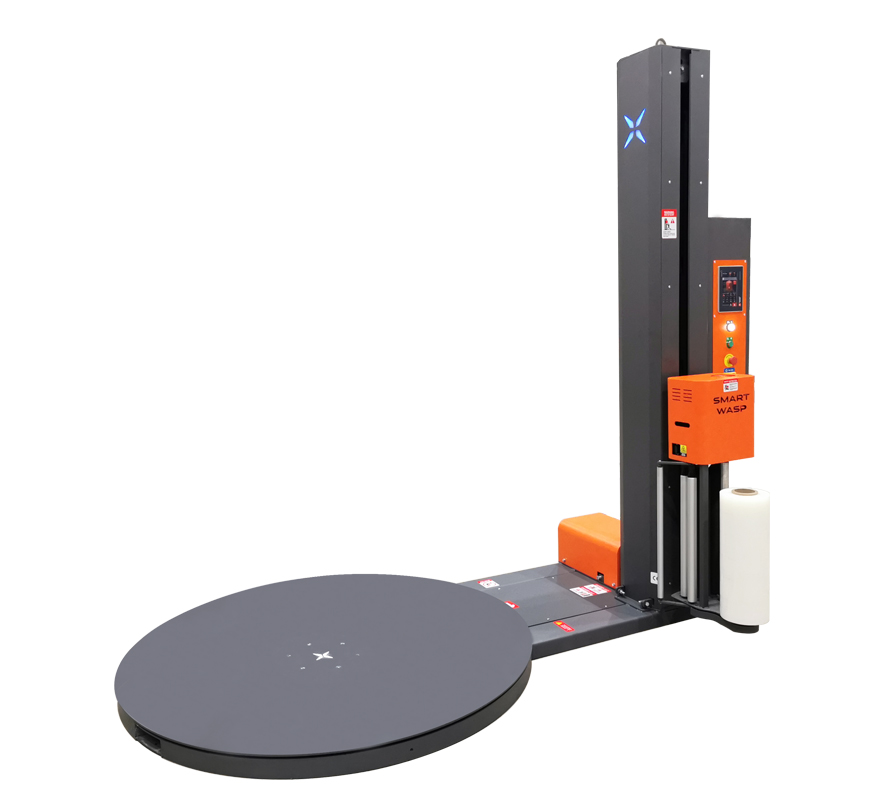

SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

La SMARTWRAP-X PRE-STRETCH macchina avvolgitrice verticale intelligente per pallet è ideale per avvolgere in modo efficiente prodotti sfusi su un pallet, sfruttando l’elevata velocità di stiramento del film, la velocità regolabile, l’elevata capacità e il pannello operativo intelligente. L’elevata efficienza di imballaggio e il sistema completo di protezione di sicurezza assicurano un elevato rapporto qualità/prezzo, un’esecuzione più rapida e migliore e un consumo complessivo di film inferiore.

La SMARTWRAP-X PRE-STRETCH macchina avvolgitrice consente un facile funzionamento e controllo, sia automatico tramite un pannello intelligente che manuale per una gestione personalizzata. Il rapporto di pre-stiramento del 300% garantisce un avvolgimento più stretto della confezione con un consumo di film inferiore ma con prestazioni altrettanto elevate. L’altezza di imballaggio di 2000 mm e la piattaforma girevole larga 1500 mm supportano l’avvolgimento di pacchi alti e voluminosi con un peso massimo di carico di 1500 kg. Grazie al sistema di film a forza costante, il film è sempre distribuito in modo uniforme, mentre il dispositivo di pre-stiramento del film assicura un’elevata efficienza di imballaggio.

SMARTWRAP-X PRE-STRETCH macchina avvolgitrice Informazioni di base:

• diametro della piattaforma girevole 1500 mm
• 2000 mm di altezza massima del pallet
• Peso massimo del pallet: 1500 kg
• Tasso di pre-stiramento del 300% (1 metro di film viene stirato a 3 metri), per risparmiare sui costi di imballaggio
• Sistema di film a forza costante
• Dispositivo di pre-fissaggio del film, alta efficienza di imballaggio
• Pannello operativo X-Line
• Sistema completo di protezione di sicurezza

Specifiche della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

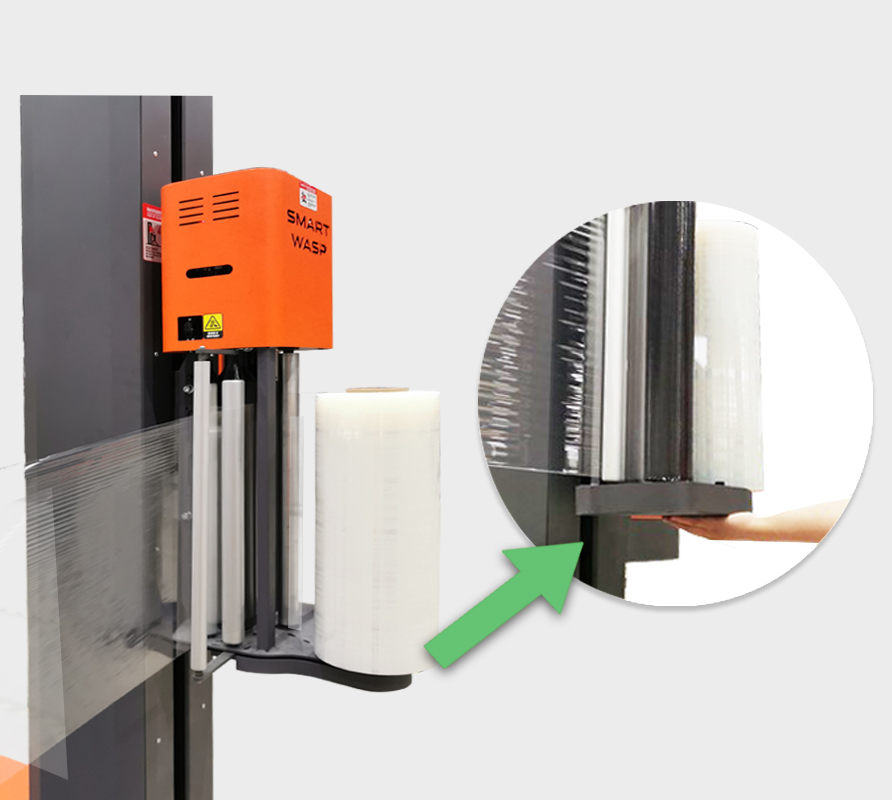

Risparmio del consumo di film

• Tasso massimo di pre-stiramento fino al 380%.
• Valore massimo di ogni metro di film estensibile
• Film a rilascio costante standard

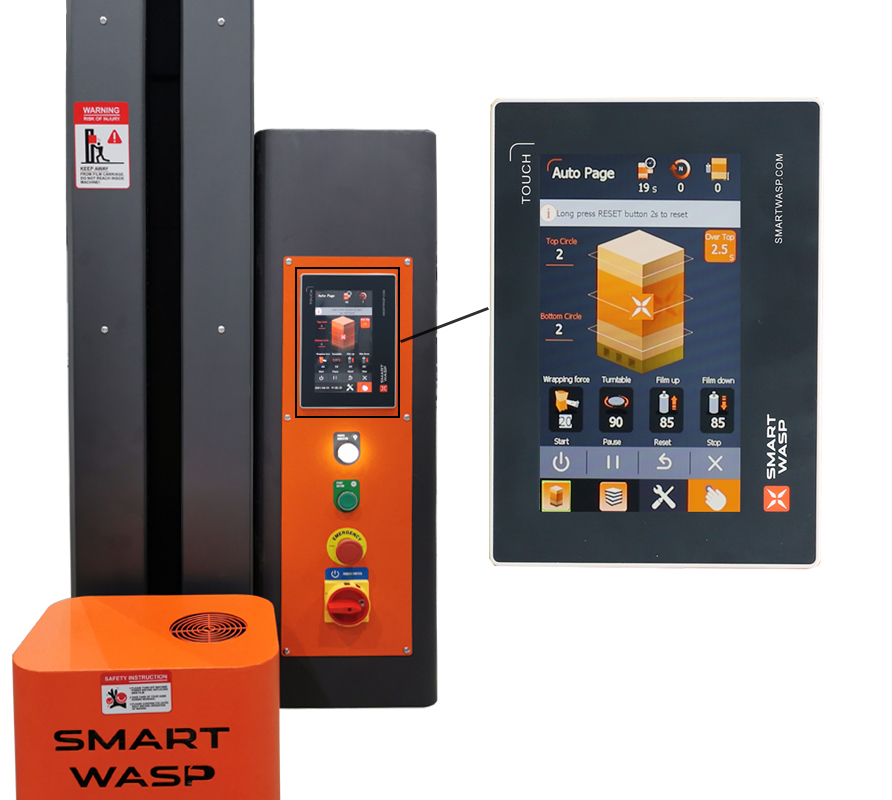

Touch screen intelligente

È progettato autonomamente e dispone di sistemi di manutenzione remota, risoluzione dei problemi e funzioni di avvio. Funzionamento più comodo, manutenzione più semplice. SMART WASP tiene pienamente conto della sicurezza dell’operatore.

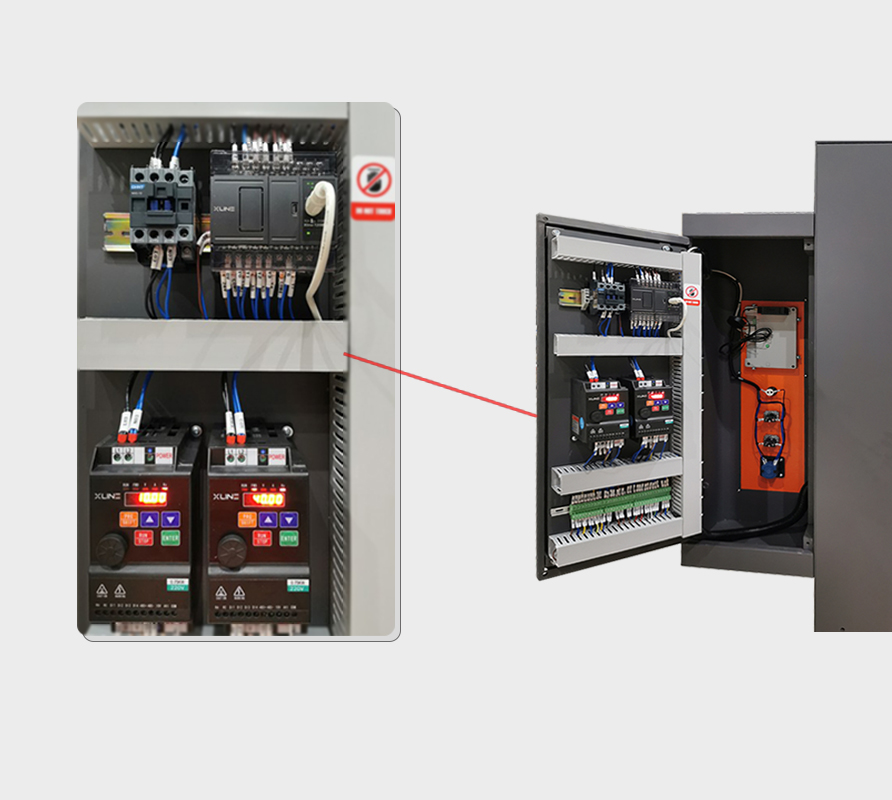

La macchina avvolgitrice per pallet è costruita con componenti di alta qualità

• TOUCH SCREEN X-Line
• PLC X-Line
• Inverter X-Line
• Interruttore di prossimità SICK
• Interruttore fotoelettrico AUTONICS
• Morsettiera WEIDMULLER

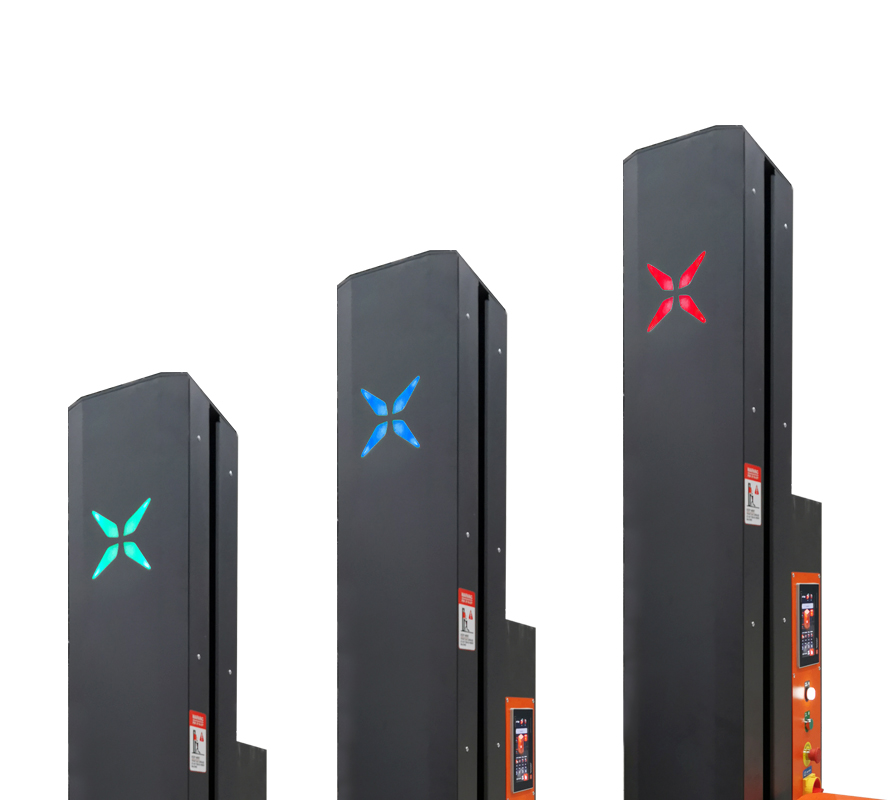

Indicatore di sicurezza a LED tricolore

Pronta – Blu
In funzione – Verde
Allarme – Rosso

Planimetria della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

Vantaggi della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

• Il rapporto di pre-stiramento del 300% garantisce un avvolgimento più stretto del pacco con un consumo di film inferiore ma con prestazioni di pari livello
• Pannello di controllo intelligente con touch screen
• Costruito con componenti di alta qualità
• Indicatore di sicurezza a LED tricolore per visualizzare lo stato della macchina
• Consumo di film ridotto
• Sistema di film a forza costante
• Conformità ai massimi requisiti di sicurezza, certificato CE
• Caratteristiche di sicurezza avanzate
• Garanzia di 12 mesi dopo l’installazione

Caratteristiche della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

• Richiede un’alimentazione monofase con messa a terra
• Semplicità di configurazione e caricamento delle merci
• Funzionamento remoto e manuale e risoluzione dei problemi
• Sistema avanzato di sensori e accessi
• Facile pulizia e manutenzione

Norme e direttive di sicurezza per la macchina avvolgitrice a nastro

La macchina è conforme ai requisiti della Direttiva Macchine 2006/42/CE e ai requisiti di legge:

• Direttiva Macchine: 2006/42/CE
• Direttiva Bassa Tensione: 2014/35/UE
• Direttiva EMC: 2014/30/UE

Garanzia

La SMARTWRAP-X PRE-STRETCH macchina avvolgitrice intelligente per pallet ha una garanzia di 12 mesi dopo l’installazione, esclusi i componenti e i componenti elettrici che sono soggetti ad usura durante il normale utilizzo.

Misure di sicurezza della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

La macchina avvolgitrice a piattaforma girevole è dotata delle seguenti funzioni di sicurezza:

• Pulsante di arresto di emergenza
• Adesivi di sicurezza e istruzioni
• Interruttore di protezione anticaduta del carrello
• Filo di messa a terra
• Blocco anticaduta

Principio di funzionamento della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

La macchina avvolgitrice per pallet funziona secondo il seguente principio di base:

1. La merce viene trasportata alla macchina da un carrello elevatore.
2. Una volta che la testata del film viene fissata manualmente sulla superficie della merce, la macchina entra in funzione e la merce inizia a ruotare.
3. Durante il processo di avvolgimento, il film si muove con un movimento ascendente intorno alla merce.
4. Quando il carrello del film arriva in fondo, la piattaforma girevole decelera e si ferma dopo aver completato l’avvolgimento.
5. Al termine del ciclo di imballaggio, la macchina torna in stato di standby.

Trasporto, stoccaggio e preparazione della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

Per spostare la macchina in un altro luogo, sollevarla con un carrello elevatore dal basso e trasportarla nella nuova posizione.
La macchina deve essere riposta in un luogo pulito e asciutto. Non collocare nulla sopra la macchina.

Conferma del suolo
Il suolo deve essere in grado di sostenere il peso dell’attrezzatura, il suo carico massimo e il suo impatto:
Capacità portante del terreno ≥ (peso totale dell’apparecchiatura + peso della merce) x 1,5.

Collegamento elettrico
Il sistema necessita di un’alimentazione dedicata monofase con messa a terra
220V/AC 10A 50/60Hz 1PH

Pulizia
Pulire la SMARTWRAP-X PRE-STRETCH macchina avvolgitrice con un panno asciutto o con un detergente delicato. Non utilizzare mai solventi, benzina, ecc. per pulire la macchina.
Pulire i rulli sul carrello del film strofinando la superficie del rullo con alcol per ripristinare l’adesione tra rullo e film.

Funzionamento della SMARTWRAP-X PRE-STRETCH macchina avvolgitrice

Oltre a una serie di funzioni in funzionamento automatico, la macchina consente anche il funzionamento manuale e la modifica delle impostazioni dell’amministratore:

• Stato dell’apparecchiatura/dispositivo (informazioni sul dispositivo, informazioni sulla produzione)
• Impostazioni dei parametri (tempo di avvio lento, forza di avvolgimento di avvio lento, velocità della piattaforma girevole all’avvio, tempo di ritardo di discesa, tempo di ritardo dell’allarme di rottura del film, allarme di schermatura della rottura del film…)
• Interfaccia a scelta multipla (interfaccia di monitoraggio I/O, selezione della lingua, pagina di aiuto)
• Ora del sistema
• Impostazioni della password utente
• Homepage
